CONFIGURANDO PORT SECURITY
________________________________________________________________________




En los switches existe la posibilidad de restringir a partir de la dirección MAC quien se puede conectar a un determinado puerto del switch, permitiendo crear una política de seguridad en capa 2 para evitar conexiones no deseadas a los puertos y ejecutar una acción cuando esto ocurra (security violation).

Podemos elegir entre tres tipos de violacion protect, restrict y shutdown:

-Protect: sólo se permite tráfico de las MAC permitidas en la configuración descartando el tráfico del resto, no se notifica sobre la intrusión.
-Restrict: se envía una notificación SNMP al administrador y el tráfico del puerto se permite únicamente a las MAC especificadas, del resto se descarta.
-Shutdown: el puerto se deshabilita.

Como configurarlo.

Esta configuración la hacemos directamente con la mac del equipo q se conectara al puerto determinado.

Switch> enable
Switch# config terminal
Switch(config)# interface f0/1
Switch(config-if)# switchport mode access
Switch(config-if)#switchport port-security
Switch(config-if)#switchport port-security maximum 1 (2,3,4,..)
Switch(config-if)# switchport port-security violation shutdown
Switch(config-if)# switchport port-security mac-address [agregamos la mac del equipo]
Switch(config-if)# exit

Configurando a modo sticky (auto-detección de la MAC) la mac será la del primer equipo q se conecte al puerto.

Switch> enable
Switch# config terminal
Switch(config)# interface f0/1
Switch(config-if)# switchport mode access
Switch(config-if)#switchport port-security
Switch(config-if)#switchport port-security maximum 1 (2,3,4..)
Switch(config-if)# switchport port-security violation shutdown
Switch(config-if)# switchport port-security mac-address sticky
Switch(config-if)# exit

Prueba

INTER VLAN LINUX
________________________________________________________________________


Teniendo previamente instalado Linux debían 6 procedemos a la instalación del PAQUETE VLAN para Linux.



Primero- clic en aplicaciones, después accesorios y por ultimo en terminal de <<root>>



se nos abrirá la ventana terminal donde tipeamos:



apt-get instal vlan


luego enter para confirmar.

Segundo- procedemos a crear las vlan, sin salir del terminal root tipeamos:

nano /etc/network/interfaces

abrirá una nueva ventana donde al final en uspacio en blanco escribiremos:



#vlan [numero de la vilan]
auto vlan[numero de la vilan]
iface vlan[numero de la vilan] inet static
address [dirección de red para esta vlan]
netmask [la mascara para esta vlan]
mtu 1500
vlan_raw_device eth0

para guardar los cambios debemos presionar ctrl + o y luego enter,
luego ctrl + x para regresar al terminal root, allí tipeamos:

reboot

para que el OS se reinicie y carge la nueva configuración.

Continuamos realizando la configuaracion para el enrutamiento.
Tercero- repetimos en primer paso para entrar al terminal root y tipeamos:

nano /etc/sysctl.conf



para guardar los cambios debemos presionar ctrl + o y luego enter,
luego ctrl + x para regresar al terminal root.


Cuarto- tendremos que instalar el PAQUETE MINICON que nos permitirá acceder al switch para configurarlo posterirmente, para esto tipeamos:

apt-get install minicom

 y confirmamos dando le enter.



pasamos a configurar minicom desde el terminanl root, tipeamos:

minicom -s

nos aparecerá una ventana con recuadro.




continuamos selecionando Configuraacion de la puerta serial.




tecleamos la letra A y sutituimos el testo por ttys0




prosegimos tecleando la letra E y luego la letra C para cambiar SpeedCurrent 115200 por 9600 y tecleamos enter para confirmar los cambios.

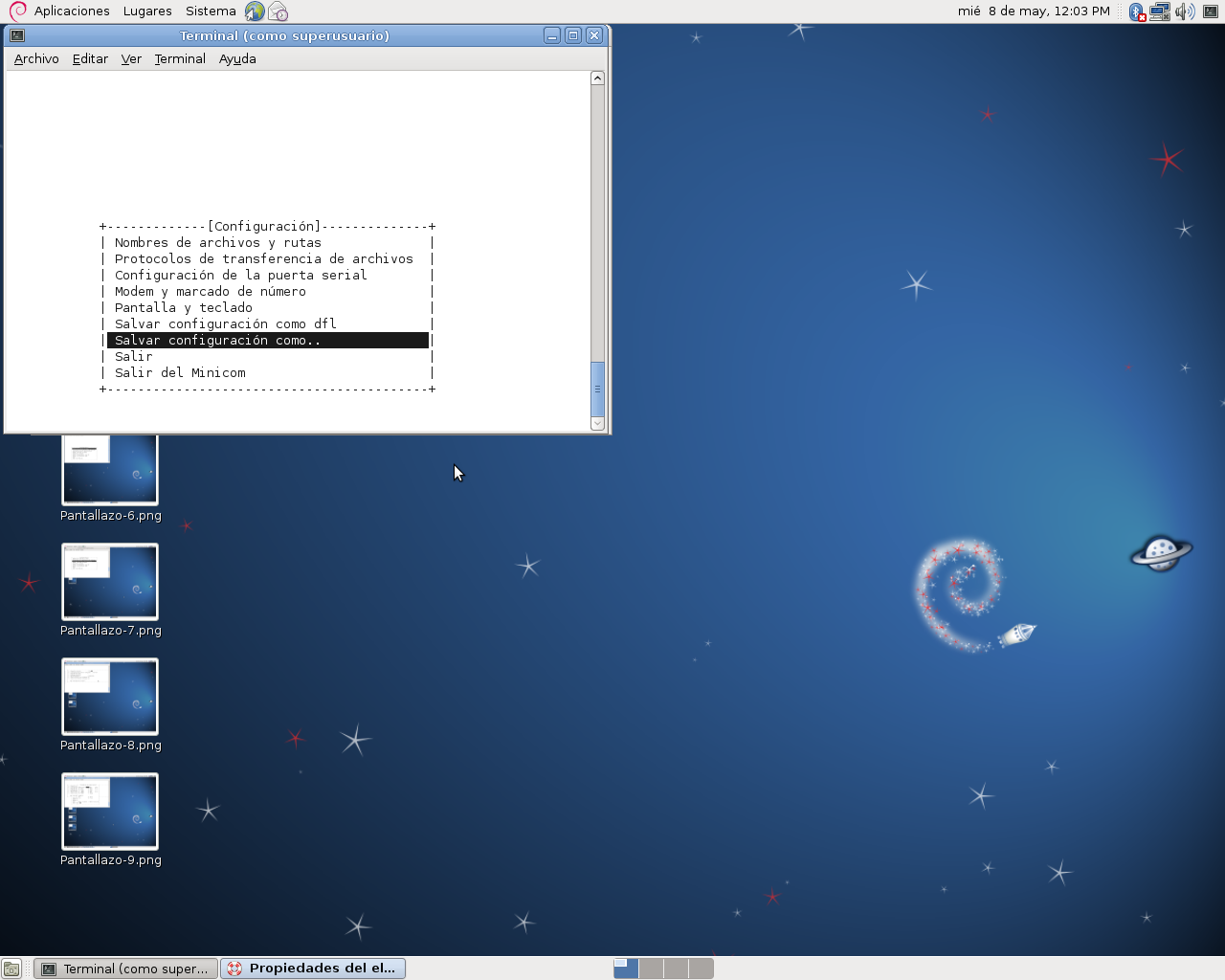

por ultimo y para terminar seleccionamos Salvar configuración como... el el siguiente recuadro le proporcionamos un nombre a la configuración antes mencionada, enter y salir.

ya habiendo regresado al terminal root le tipeamos reboot, para que reinicie el OS.

Quinto- para acceder al switch hacer la respectiva configuración, repetimos el primer paso y estando en el terminal root tipeamos:

minicom cl

y se nos habrira una ventana donde cargara esta palicacion y cargara el switch a configurar.



*(preciamente el switch debe estar en cendido y conectado ala interfas serial del equipo)

Prueba

CONFIGURANDO ETHERCHANNEL
_________________________________________________________________________




EtherChannel agrupa varios enlaces Ethernet en un único enlace lógico, proveyendo así más ancho de banda de hasta 16 veces la capacidad máxima del enlace (full-duplex).

Esta tecnología es aplicable para Fast EthernetChannel o Gigabit EtherChannel.

EtherChannel maneja dos protocolos:

-Port Aggregation Control Protocol (PAgP, propietario de Cisco).
-Link Aggregation Conrol Protocol (LACP, IEEE 802.3ad).

Estos protocolos son incompatibles.

Manejan hasta cinco modos de configuración:

on: en este modo, un EtherChannel útil existe si dos grupos de puertos en modo on están conectados entre sí. En este modo no existe tráfico de negociación.
auto: modo PAgP que coloca un puerto en estado de negociación pasiva, sólo responde a los paquetes PAgP.
desirable: modo PAgP que coloca un puerto es estado de negociación activa, es decir, el puerto inicia el envío de paquetes PAgP a otros puertos LAN.
pasive: modo LACP que pone a un puerto en modo pasivo de negociación, sólo recibe paquetes LACP.
active: modo LACP que coloca a un puerto en modo activo de negociación.

Como configúralo.

Switch > enable
Switch# config terminal
Switch(config)# interface range f0/1–2 (accedemos a los puertos que utilizaremos)
Switch(config-if)# channel-group 1 mode on (asignamos el grupo y el modo)
Switch(config-if)# exit

Switch(config-if)# interface port-channel 1 (entramos en el grupo)
Switch(config-if)# no switchport mode access (dectivamos modo acces para este grupo)
Switch(config-if)# switchport mode trunk (activamos modo trunk para este grupo)
Switch(config-if)# switchport trunk allowed vlan [all o los númerosde las vlan]
Switch(config-if)# exit

La misma configuración se debe hacer el switch con que se hará la conexión.

Prueba

CONFIGURANDO INTER VLAN ENTRE ROUTER Y SWITCH MULTILAYER
_________________________________________________________________________


A continuación veremos los pasos para configurar este nuevo escenario donde utlizaremos un router y un switch milticapa para hacer el enrutamiento:



Primero configuramos el switch Multilayer.

-Configuramos VTP modo server.

Switch>enable
Switch#configure terminal
Switch(config)#vtp mode server
Switch(config)#vtp domain Luis.com
Switch(config)#vtp password 123

-Creamos las vlan.

Switch>en
Switch#vlan database
Switch(vlan)#vlan 30
Switch(vlan)#vlan 40
Switch(vlan)#exit

-Asignamos ip y mascara para las vlan 30, 40.

Switch>enable
Switch#configure terminal
Switch(config)# interface vlan 30
Switch(config-if)#ip address 192.168.3.1 255.255.255.0
Switch(config-if)#exit

Switch(config)# interface vlan 40
Switch(config-if)#ip add 192.168.4.1 255.255.255.0
Switch(config-if)#exit

-Desactivamos switchport y agregamos ip al puerto que se comunicara con el router.

Switch>enable
Switch#configure terminal
Switch(config)#interface fa0/1
Switch(config-if)# no switchport
Switch(config-if)# ip address 192.168.5.3 255.255.255.0
Switch(config-if)#exit

-Configuramos ip route para la red.

Switch>enable
Switch#configure terminal
Switch(config)# ip route 192.0.0.0 255.0.0.0 f0/1

-Activamos el ip routing.

Switch>ennable
Switch#configure terminal
Switch(config)#ip routing
Switch(config)#do wr

Segundo configuramos el router.

-Activamos los puerto.

Router>enable
Router#configure terminal
Router(config)# interface range f0/0-1
Router(config-subif)# no shutdown

-Preparamos los puertos para la vlan 10 y 20.

Router>enable
Router#configure terminal
Router(config)# interface f0/0.10
Router(config-subif)# encapsulation dot1q 10
Router(config-subif)# ip address 192.168.1.1 255.255.255.0
Router(config-subif)# no shutdown

Router>enable
Router#configure terminal
Router(config)# interface f0/0.20
Router(config-subif)# encapsulation dot1q 20
Router(config-subif)# ip address 192.168.2.1 255.255.255.0
Router(config-subif)# no shutdown

-Aagregamos ip al puerto que se comunicara con el switch multilayer.

Switch>enable
Switch#configure terminal
Switch(config)#interface fa0/1
Switch(config-if)# no switchport
Switch(config-if)# ip address 192.168.5.2 255.255.255.0
Switch(config-if)#exit

-Configuramos ip route para la red.

Switch>enable
Switch#configure terminal
Switch(config)# ip route 192.0.0.0 255.0.0.0 f0/1

Tercero configuramos el switch DOS (esta en la red del multilayer).

-Configuramos VTP modo client.

Switch>enable
Switch#configure terminal
Switch(config)#vtp mode client
Switch(config)#vtp domain Luis.com
Switch(config)#vtp password 123

-Asignamos puerto 0/2 modo trunk.

Switch>enable
Switch#configure terminal
Switch(config)#interfaces f0/2
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan all
Switch(config-if)#exit

-Asignamos puertos modo access para vlan 30 y 40.

Switch>enable
Switch# configure terminal
Switch(config)#interfaces f0/2
Switch(config-if)# switchport access vlan 30
Switch(config-if)# switchport mode access
Switch(config-if)#exit

Switch(config)#interfaces f0/3
Switch(config-if)# switchport access vlan 40
Switch(config-if)# switchport mode access
Switch(config-if)#exit
Switch(config)#do wr

Cuartoo configuramos el switch UNO (está en la red del router).

-Creamos las vlan.

Switch>enable
Switch#vlan database
Switch(vlan)#vlan 10
Switch(vlan)#vlan 20
Switch(vlan)#exit

-Asignamos puerto 0/1 modo trunk.

Switch>enable
Switch#configure terminal
Switch(config)#interfaces f0/1
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan all
Switch(config-if)#exit

-Asignamos puertos modo access para vlan 10 y 20:

Switch>enable
Switch# configure terminal
Switch(config)#interfaces f0/2
Switch(config-if)# switchport access vlan 10
Switch(config-if)# switchport mode access
Switch(config-if)#exit

Switch(config)#interfaces f0/3
Switch(config-if)# switchport access vlan 20
Switch(config-if)# switchport mode Access
Switch(config-if)#exit
Switch(config)#do wr




Prueba


CONFIGURANDO INTER VLAN ENTRE DOS SWITCH MULTILAYER
________________________________________________________________________


A continuación veremos los pasos para configurar este nuevo escenario donde utlizaremos dos switch milticapa para hacer el enrutamiento:



Primero configuramos el switch Multilayer UNO.

-Configuramos VTP modo server.

Switch>enable
Switch#configure terminal
Switch(config)#vtp mode server
Switch(config)#vtp domain Luis.com
Switch(config)#vtp password 123

-Creamos las vlan.

Switch>en
Switch#vlan database
Switch(vlan)#vlan 10
Switch(vlan)#vlan 20
Switch(vlan)#vlan 30
Switch(vlan)#vlan 40
Switch(vlan)#exit

-Asignamos ip y mascara para las vlan 10, 20, 30 y 40.

Switch>enable
Switch#configure terminal
Switch(config)# interface vlan 10
Switch(config-if)#ip address 192.168.1.1 255.255.255.0
Switch(config-if)#exit

Switch(config)# interface vlan 20
Switch(config-if)#ip add 192.168.2.1 255.255.255.0
Switch(config-if)#exit

Switch(config)# interface vlan 30
Switch(config-if)#ip address 192.168.3.1 255.255.255.0
Switch(config-if)#exit

Switch(config)# interface vlan 40
Switch(config-if)#ip address 192.168.4.1 255.255.255.0
Switch(config-if)#exit

-Asignamos puerto 1-2 modo trunk.

Switch>en
Switch#conf t
Switch(config)#interface range fa0/1-2
Switch(config-if)# switchport trunk encapsulation dot1q
Switch(config-if)# switchport mode trunk
Switch(config-if)#exit

-Activamos el ip routing.

Switch>ennable
Switch#configure terminal
Switch(config)#ip routing
Switch(config)#do wr

Segundo configuramos el switch Multilayer DOS.

-Configuramos VTP modo transparent.

Switch>enable
Switch#configure terminal
Switch(config)#vtp mode transparent
Switch(config)#vtp domain Luis.com
Switch(config)#vtp password 123

-Asignamos puerto 1-2 modo trunk.

Switch>en
Switch#conf t
Switch(config)#interface range fa0/1-2
Switch(config-if)# switchport trunk encapsulation dot1q
Switch(config-if)# switchport mode trunk
Switch(config-if)#exit

-Activamos el ip routing.

Switch>ennable
Switch#configure terminal
Switch(config)#ip routing
Switch(config)#do wr

Tercero configuramos el switch UNO.

-Configuramos VTP modo client.

Switch>enable
Switch#configure terminal
Switch(config)#vtp mode client
Switch(config)#vtp domain Luis.com
Switch(config)#vtp password 123Asignamos puerto 0/1 modo trunk:

Switch>enable
Switch#configure terminal
Switch(config)#interfaces f0/1
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan all
Switch(config-if)#exit

-Asignamos puertos modo access para vlan 10 y 20.

Switch>enable
Switch# configure terminal
Switch(config)#interfaces f0/2
Switch(config-if)# switchport access vlan 10
Switch(config-if)# switchport mode access
Switch(config-if)#exit

Switch(config)#interfaces f0/3
Switch(config-if)# switchport access vlan 20
Switch(config-if)# switchport mode access
Switch(config-if)#exit
Switch(config)#do wr

Cuartoo configuramos el switch DOS.

-Configuramos VTP modo client.

Switch>enable
Switch#configure terminal
Switch(config)#vtp mode client
Switch(config)#vtp domain Luis.com
Switch(config)#vtp password 123

-Asignamos puerto 0/1 modo trunk.

Switch>enable
Switch#configure terminal
Switch(config)#interfaces f0/1
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan all
Switch(config-if)#exit

-Asignamos puertos modo access para vlan 30 y 40.

Switch>enable
Switch# configure terminal
Switch(config)#interfaces f0/2
Switch(config-if)# switchport access vlan 30
Switch(config-if)# switchport mode access
Switch(config-if)#exit

Switch(config)#interfaces f0/3
Switch(config-if)# switchport access vlan 40
Switch(config-if)# switchport mode accessSwitch(config-if)#exit
Switch(config)#do wr

Prueba

CONFIGURANDO INTER VLAN CON SWITCH MULTILAYER (MULTICAPA)
_________________________________________________________________________


A continuación veremos los pasos para configurar este nuevo escenario y configuraremos VLAN Trunking Protocol para este caso de inter vlan:

Primero configuramos el switchMultilayer.


Un switch multicapa (multilayer), además de funcionar como un switch común y corriente (Capa2), te hace funciones de capa 3. Es decir, que tiene las funcionalidades de un router (enrutar).

-Creamos las vlan.

Switch>enable
Switch#vlan database
Switch(vlan)#vlan 10
Switch(vlan)#vlan 20
Switch(vlan)#exit

-Asignamos ip y mascara para las vlan 10 y 20.
Switch>enable
Switch#configure terminal
Switch(config)#interface vlan 10
Switch(config-if)#ip address 192.168.1.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#interface vlan 20
Switch(config-if)#ip address 192.168.2.1 255.255.255.0
Switch(config-if)#exit

-Configuramos VTP o VLAN Trunking Protocol modo server.

VTP permite a un administrador de red configurar un switch de modo que propagará las configuraciones de la VLAN hacia los otros switches en la red.

Switch>enable
Switch#configure terminal
Switch(config)#vtp mode server
Switch(config)#vtp domain Luis.com
Switch(config)#vtp password 123

-Activamos el ip routing.

Con este paso hacemos q el switch multilayer haga funciones de router.

Switch>ennable
Switch#configure terminal
Switch(config)#ip routing
Switch(config)#do wr

Segundo configuramos el switch:

-Configuramos VTP o VLAN Trunking Protocol modo client.

Switch>enable
Switch#configure terminal
Switch(config)#vtp mode client
Switch(config)#vtp domain Luis.com
Switch(config)#vtp password 123

-Asignamos puertos modo access para vlan 10 y 20.

Switch>enable
Switch# configure terminal
Switch(config)#interfaces range f0/3
Switch(config-if)# switchport access vlan 10
Switch(config-if)# switchport mode access
Switch(config-if)#exit

Switch(config)#int f0/4
Switch(config-if)#sw acc vlan 20
Switch(config-if)#sw mode acc
Switch(config-if)#exit
Switch(config)#do wr


Prueba

CONFIGURANDO INTER VLAN CON ROUTER
________________________________________________________________________


A continuación veremos los pasos para configurar inter vlan:

Primero configuramos el router.




el Router es el que permite establecer la conexión entre redes diferente.

-Activamos la subinterfas o el puerto.

Router>enable
Router#configure terminal
Router(config)# interface f0/0
Router(config-subif)# no shutdown

-Preparamos lasubiterfas para la vilan 10 y 20.

Router>enable
Router#configure terminal
Router(config)# interface f0/0.10
Router(config-subif)# encapsulation dot1q 10
Router(config-subif)# ip address 192.168.1.1 255.255.255.0
Router(config-subif)# no shutdown

Router>enable
Router#configure terminal
Router(config)# interface f0/0.10
Router(config-subif)# encapsulation dot1q 10
Router(config-subif)# ip address 192.168.1.1 255.255.255.0
Router(config-subif)# no shutdown

Segundo configuramos el switch.


Un switch es un dispositivo de propósito especial diseñado para resolver problemas de rendimiento en la red, debido a anchos de banda pequeños y embotellamientos

-Creamos las vlan.

Switch>enable
Switch#vlan database
Switch(vlan)#vlan 10
Switch(vlan)#vlan 20
Switch(vlan)#exit

-Asignamos puerto 0/1 modo trunk.

Switch>enable
Switch#configure terminal
Switch(config)#interfaces f0/1
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan all
Switch(config-if)#exit

-Asignamos puertos modo access para vlan 10 y 20.

Switch>enable
Switch# configure terminal
Switch(config)#interfaces range f0/1-2
Switch(config-if)# switchport access vlan 10
Switch(config-if)# switchport mode access
Switch(config-if)#exit

Switch>enable
Switch# configure terminal
Switch(config)#interfaces range f0/3-4
Switch(config-if)# switchport access vlan 20
Switch(config-if)# switchport mode access
Switch(config-if)#do wr
Switch(config-if)#exit


Prueba

CONFIGURANDO STP (SPANNING TREE PROTOCOL)
_________________________________________________________________________




STP es un protocolo de capa 2 que nos ayuda a evitar loops, cuando en una configuración tenemos enlaces redundantes, es decir, cuando en el switch hay varias formas o rutas por las que enviar y recibir paquetes. Esto es muy importante debido a que si falla un enlace por donde se envía información, entonces se puede utilizar los otros.

El Spanning Tree viene por defecto, y bloquea puertos creando un solo camino, de este modo se elimina la posibilidad de que haya looks.

Como elegir root.
- La prioridad más baja. (por defecto es 32768)
- Si todos tienen la misma prioridad entonces el de a mac más baja (Por lo regular el Switch más viejo).

Como elegir puerto root.
- El mayor ancho de banda.
- Si todos tienen el mismo ancho de banda entonces la interfaz con el numero más bajo (0/0, 0/1, 0/2).

Como elegir el puerto designado.
- Todos lo que esta en el switch root son puertos designados.
- Todos lo switch que tenga un puerto root de un lado, entonces los del otro lado serán puertos designados.
- El que esta al otro extremo del puerto root.
- De entre dos switch conectados directamente se elige como interfaz de puerto designado la que pertenezca al switch con menor costo, y la otra interfaz será no designado.
- El que esta al otro lado del puerto designado se llama puerto NO designado y por tanto es una interfaz bloqueada.

Para empezar por configurar el STP antes de configurar las VLAN, solo que al hacerlo recuerde esperar unos momentos antes de que asuma la configuración. Si verifica inmediatamente no le va a mostrar nada.

Comandos básicos.

Switch(config)#no spanning-tree vlan [# vlan] (Eliminar STP de la vlan)
Switch(config)#spanning-tree vlan [# vlan] (Asignar STP)
switch(config)# spanning-tree portfast (Para que pase directamente a forwarding)
Switch#show spanning-tree vlan [# vlan] (Mostrar si esta configurado STP)
Switch(config)#spanning-tree vlan [# vlan] prority <0-61440> (Elejimos una menor a la default 32768)
Switch(config)#spanning-tree vlan [# vlan] root primary (Establecer un root como primario)
Switch(config)#interface fa0/3 (Para trabajar sobre los puertos ingrese primero a la interfaz)
Switch(config-if)#spanning-tree vlan [# vlan] cost 18 (Establesca el menor costo de interfaz)
Switch(config-if)#spanning-tree vlan [# vlan] port-prority 10 (Establecer menor prioridad de puerto)


Prueba

CONFIGURANDO VTP (VLAN TRUNKING PROTOCOL)
_______________________________________________________________________



vlan trunking protocol, es un protocolo capa 2 que se encarga de administrar Vlanentre switches. La ventaja de trabajar con este protocolo es que te ahorras el tiempo de irpor cada dispositivo a configurar las vlan, el protocolo VTP se encarga de que las vlans quese creen en el switches servidor haga una réplica de las vlans que se creen allí.

Para que esto se pueda llevar acabo debemos configurar un server(donde se almacena la informacion y se encaraga de distribuirla) entre el conjunto deswitches y que los demás sean client(recive la informacion la copia y trabaja con ella) o transparent(solo ve pasar la informacion, funciona como puente) además deben estar todos los switchesconfigurados dentro del mismo dominio VTP.

Como configúralo.

Switch>enable
Switch#configure terminal
Switch(config)#vtp mode server (modo server, client, transparent)
Switch(config)#vtp domain Luis.com (el dominio dentro de una misma red debe ser igual)
Switch(config)#vtp password 123 (contraseña)












Prueba

CONFIGURANDO VTY (CONTRASEÑA PARATELNET)

_________________________________________________________________________




Telnet es un protocolo que permite acceder mediante una red a otra máquina y manejarla, siempre en modo terminal. Se dejó de usar casi por completo por tener problemas de seguridad ya que no encriptaba la información.

Como configúralo.

Switch > enable
Switch# config terminal
Switch(config)# line vty 0 4 (crea las 5 líneas VTY, pero podría ser una sola. line vty 0)
Switch (config-line)# password contraseña (contraseña que queramos dar)
Switch(config-line)# login (habilita la contraseña)
Switch(config-line)# exit


Prueba

CONFIGURANDO NOMBRE Y SEGURIDAD

_________________________________________________________________________


Dándole un nombre al dispositivo personalizamos la configuración evitando la distracción u enredarnos realizando la misma además si le agregamos contraseñas prevenimos el acceso de cualquier intruso ajeno anuestra red.

Como darle nombrea un dispositivo.


Switch> enable

Switch# configure terminal
Switch(config)# hostname nombre (nombre q le daremos)


Asignamos enable password o enable secert.


Switch> enable
Switch# configure terminal

Switch(config)# enable secret contraseña (configura contraseña Enable Secret)

Switch> enable
Switch# configure terminal
Switch(config)# enable password contraseña (configura contraseña Enable Password)


*Se recomienda configurar Enable Secret ya que genera una clave global cifrada.

Asignamos contraseña para la consola.


Switch> enable

Switch# configure terminal
Switch(config)# line con 0 (ingresa a la Consola)
Switch(config-line)# password contraseña (configura contraseña)
Switch(config-line)# login (habilita la contraseña)
Switch(config-line)# exit







Prueba

COMO CREAR UNA VLAN
_________________________________________________________________________

 Para crear una VLAN primero debemos conectarnos al switch por medio del cable de consola previamente conectado a nuestro ordenador.


Cable Consola

Ejecutamos la herramienta PUTTY y luego tipiamos en la ventana los siguientes comandos:

Switch>enable
Switch#vlan data
Switch(vlan)#vlan 1 name luis
Switch(vlan)#exit
Switch#

Prueba

INTRODUCCION A VLAN
_________________________________________________________________________
Una VLAN (Red de área local virtual o LAN virtual) es una red de área local que agrupa un conjunto de equipos de manera lógica y no física.

Efectivamente, la comunicación entre los diferentes equipos en una red de área local está regida por la arquitectura física. Gracias a las redes virtuales (VLAN), es posible liberarse de las limitaciones de la arquitectura física (limitaciones geográficas, limitaciones de dirección, etc.), ya que se define una segmentación lógica basada en el agrupamiento de equipos según determinados criterios (direcciones MAC, números de puertos, protocolo, etc.).











Copyright 2013 Luis Andres Redes
Sigenos en twitter Luis16Andres y facebook LUIS ANDRES BLANCO BELLO
